Definisi HUB, Switch, Router, dan Bridge

HUB
Alat penghubung atar komputer, semua jenis komunikasi hanya dilewatkan oleh HUB. HUB digunakan untuk sebuah bentuk jaringan yang sederhana (misal hanya untuk menyambungkan beberapa komputer di satu group IP lokal) ketika ada satu paket yang masuk ke satu port di HUB, maka akan tersalin ke port lainnya di HUB yg sama dan semua komputer yg tersambung di HUB yang sama dapat membaca paket tersebut.

SWITCH
Sebuah alat yang menyaring/filter dan melewatkan(mengijinkan lewat) paket yang ada di sebuah LAN. switcher bekerja pada layer data link (layer 2) dan terkadang di Network Layer (layer 3) berdasarkan referensi OSI Layer Model. sehingga dapat bekerja untuk paket protokol apapun. LAN yang menggunakan Switch untuk berkomunikasi di jaringan maka disebut dengan Switched LAN atau dalam fisik ethernet jaringan disebut dengan Switched Ethernet LANs.

Perbedaan HUB dan SWITCH
Dilihat secara fungsi antara hub dan switch ada persamaan yaitu sama mengantarkan paket data dari sumber ke tujuan dalam jaringan komputer. Akan tetapi kalau dilihat secara konseptual tentulah berbeda. masing-masing mempunyai kemampuan yang berbeda baik dari segi kecepatan maupun dari sisi sitem kerjanya.

Di dalam hub tidak ada proses apa-apa dalam menangani traffic jaringan. Hub hanya mengulang sinyal yang masuk ke seluruh port yang ada pada hub tersebut. Ini akan sangat berbeda dengan switch, di dalam switch setiap port berfungsi juga sebagai suatu bridge. Jika suatu port terhubung dengan suatu device maka secara prinsipal setiap device akan bersifat independen terhadap device lainnya.

Hub mempunyai kelemahan yaitu akan terus mengulang-ulang sinyal yang berupa paket data ke semua arah (jalur yang ada) walaupun sebenarnya paket data tersebut sudah diterima oleh komputer tujuan, seperti pada gambar 3 (Mansfield, 2003). Hal ini akan menyebabkan frekwensi collision lebih sering terjadi.

Transfer data switch lebih cepat daripada hub karena switch langsung mengirim paket data ke komputer tujuan, tidak mengirim ke seluruh port yang ada (broadcast) sehingga bandwidth yang ada pada switch dapat digunakan secara penuh.

Perbedaan lainnya lagi adalah bahwa 10/100 ethernet hub hanya bekerja secara half-duplex, ini artinya adalah sebuah device hanya dapat mengirim atau menerima data pada suatu waktu tertentu. Switch mampu bekerja secara full-duplex yang artinya mampu menerima dan mengirimkan data pada saat yang bersamaan.

Referensi

http://www.sony-ak.com/articles/3/hub_switch_diff.php
http://iwanbinanto.files.wordpress.com/2007/11/hubswitch.pdf


ROUTER
ROUTER adalah suatu alat pada dunia komputer yang berguna untuk membelokkan data dari suatu sistem jaringan ke sistem yang lain. Logikanya sebuah sistem jaringan tidak dapat berpindah ke sistem yang lain. Exp Sis A. Menggunakan IP 192.168.1.1 dan Sis B. Menggunakan IP 192.168.2.1 Maka Kompi yang menggunakan Sis A tidak dapat melakukan komunikasi dengan Sis B tanpa Router.

Prinsip Kerja router sangat mudah yakni membelokkan data dari satu Sis ke Sis yang lain. Untuk konfigurasi Router dengan menggunakan PC ( OS WIN Xp ) sangatlah Mudah:

1. Pastikan Kompi anda memiliki minimal 2 buah LAN Card (Apabila anda hanya menggunakan 2 Sis).

2. Berikan konfigurasi jaringan sesuai Sis yang anda gunakan pada setiap LAN Card. (Pastikan tiap lan menggunakan Sis yang berbeda)

3. Ping atau test koneksi ke tiap Sis, dari router. pastikan Semua koneksi dalam keadaan Baik.

4. Share Lan card Anda dengan cara: Klik kanan pada Lan Card Kemudian pada Tab Advance Pastikan ada pilihan use another network to bla bla bla dst. Setelah itu coba lakukan ping dari komputer lain ( Antar client yang berbeda Sis ), Pastikan Jawaban Replay.

NB: Hal ini bagus di gunakan apabila kantor anda memiliki IP yaang tidak memadai sehingga orang tetap dapat berinteraksi dengan sis anda. Usahakan agar sis ini di bagi dalam beberapa kelas sesuai dengan Posisi komputer sehingga Stabilitas jaringan anda lebih terjamin dan lebih mudah untuk mencari masalah ( Troubel Shooting ) jaringan.

Pengenalan WIFI ( Wireless Fidelity )

WiFi adalah singkatan dari Wireless Fidelity. WiFi adalah standar IEEE 802.11x, yaitu teknologi wireless/nirkabel yang mampu menyediakan akses internet dengan bandwidth besar, mencapai 11 Mbps. Hotspot adalah lokasi yang dilengkapi dengan perangkat WiFi sehingga dapat digunakan oleh orang-orang yang berada di lokasi tersebut untuk mengakses internet dengan menggunakan notebook/PDA yang sudah memiliki card WiFi.

Wi-Fi (Wireless Fidelity) adalah koneksi tanpa kabel seperti handphone dengan mempergunakan teknologi radio sehingga pemakainya dapat mentransfer data dengan cepat dan aman. Wi-Fi tidak hanya dapat digunakan untuk mengakses internet, Wi-Fi juga dapat digunakan untuk membuat jaringan tanpa kabel di perusahaan. Karena itu banyak orang mengasosiasikan Wi-Fi dengan “Kebebasan” karena teknologi Wi-Fi memberikan kebebasan kepada pemakainya untuk mengakses internet atau mentransfer data dari ruang meeting, kamar hotel, kampus, dan café-café yang bertanda “Wi-Fi Hot Spot”. Juga salah satu kelebihan dari Wi-Fi adalah kecepatannya yang beberapa kali lebih cepat dari modem kabel yang tercepat. Jadi pemakai Wi-Fi tidak lagi harus berada di dalam ruang kantor untuk bekerja.

Tapi Wi-Fi hanya dapat di akses dengan komputer, laptop, PDA atau Cellphone yang telah dikonfigurasi dengan Wi-Fi certified Radio. Untuk Laptop, pemakai dapat menginstall Wi-Fi PC Cards yang berbentuk kartu di PCMCIA Slot yang telah tersedia. Untuk PDA, pemakai dapat menginstall Compact Flash format Wi-Fi radio di slot yang telah tersedia. Bagi pengguna yang komputer atau PDA - nya menggunakan Window XP, hanya dengan memasangkan kartu ke slot yang tersedia, Window XP akan dengan sendirinya mendeteksi area disekitar Anda dan mencari jaringan Wi-Fi yang terdekat dengan Anda. Amatlah mudah menemukan tanda apakah peranti tersebut memiliki fasilitas Wi-Fi, yaitu dengan mencermati logo Wi-Fi CERTIFIED pada kemasannya.

Meskipun Wi-Fi hanya dapat diakses ditempat yang bertandakan “Wi-Fi Hotspot”, jumlah tempat-tempat umum yang menawarkan “Wi Fi Hotspot” meningkat secara drastis. Hal ini disebabkan karena dengan dijadikannya tempat mereka sebagai “Wi-Fi Hotspot” berarti pelanggan mereka dapat mengakses internet yang artinya memberikan nilai tambah bagi para pelanggan. Layanan Wi-Fi yang ditawarkan oleh masing-masing “Hots Spot” pun beragam, ada yang menawarkan akses secara gratis seperti halnya di executive lounge Bandara, ada yang mengharuskan pemakainya untuk menjadi pelanggan salah satu ISP yang menawarkan fasilitas Wi-Fi dan ada juga yang menawarkan kartu pra-bayar. Apapun pilihan Anda untuk cara mengakses Wi-Fi, yang terpenting adalah dengan adanya Wi-Fi, Anda dapat bekerja dimana saja dan kapan saja hingga Anda tidak perlu harus selalu terkurung di ruang kerja Anda untuk menyelesaikan setiap pekerjaan.

Ada 2 Mode Akses Koneksi Wi-fi,yaitu :

Ad-Hoc


Mode koneksi ini adalah mode dimana beberapa komputer terhubung secara langsung, dan salah satu dari komputer - komputer tersebut berfungsi menjadi server dan lainnya menjadi client, atau lebih dikenal dengan istilah Peer-to–Peer. Keuntungannya, lebih murah dan praktis bila yang terkoneksi cuma 2 atau 3 komputer secara, tanpa harus membeli access point.

Infrastruktur


Menggunakan Access Point yang berfungsi sebagai pengatur lalu lintas data, sehingga memungkinkan banyak Client dapat terhubung dengan jaringan (Network).

Keuntungan WiFi
Keuntungan dari sistem WIFI adalah pemakai tidak dibatasi ruang gerak dan hanya dibatasi pada jarak jangkauan dari satu titik pemancar WIFI. Untuk jarak pada sistem WIFI mampu menjangkau area 100feet atau 30M radius. Selain itu dapat diperkuat dengan perangkat khusus seperti booster yang berfungsi sebagai relay yang mampu menjangkau ratusan bahkan beberapa kilometer ke satu arah (directional). Bahkan hardware terbaru, terdapat perangkat dimana satu perangkat Access Point dapat saling merelay (disebut bridge) kembali ke beberapa bagian atau titik sehingga memperjauh jarak jangkauan dan dapat disebar dibeberapa titik dalam suatu ruangan untuk menyatukan sebuah network LAN.

Topolodi Jaringan Komputer

Topologi merupakan diagram yang mewakili cara komputer terhubung dalam jaringan. Terdapat bermacam-macam topologi di dalam teori jaringan komputer, yaitu:

Topologi Bus
Seluruh komputer dalam jaringan terhubung dalam sebuah bus atau jalur komunikasi data utama/ backbone (berupa kabel). Komputer dalam jaringan berkomunikasi dengan cara mengirim dan mengambil data melalui bus.



Topologi ini memiliki karakteristik sebagai berikut:

1. Merupakan satu kabel yang kedua ujung nya ditutup, dimana sepanjang kabel terapat node-node.

2. Umum digunakan karena sederhana dalam instalasi.

3. Signal melewati kabel dalam dua arah dan mungkin terjadi collision.

4. Problem terbesar pada saat kabel putus. Jika salah satu segmen kabel putus, maka seluruh jaringan akan terhenti.

Topologi Ring
Sesuai dengan namanya, ring atau cincin, seluruh komputer dalam jaringan terhubung pada sebuah jalur data yang menghubungkan komputer satu dengan lainnya secara sambung-menyambung sedemikian rupa sehingga menyerupai sebuah cincin. Topologi ini mirip dengan hubungan seri pada rangkaian listrik, dengan kedua ujung dihubungkan kembali, sehingga jika salah satu komputer mengalami gangguan, maka hal itu akan mempengaruhi keseluruhan jaringan. Dalam sistem jaringan ini, data dikirim secara berkeliling sepanjang jaringan (ring). Setiap komputer yang ingin mengirimkan data ke komputer lain harus melalui ring ini.

Topologi ini mempuyai karakteristik sebagai berikut:

1. Lingkaran tertutup yang berisi node-node.

2. Sederhana dalam layout.

3. Signal mengalir dalam satu arah, sehingga dapat menghindarkan terjadinya collision (dua paket data bercampur), sehingga memungkinkan pergerakan data yang cepat dan collision detection yang lebih sederhana.

4. Problem: sama dengan topologi bus.

5. Biasanya topologi ring tidak dibuat secara fisik melainkan direalisasikan dengan sebuah consentrator dan kelihatan seperti topologi strar.

Topologi Star
Dalam topologi ini masing-masing komputer dalam jaringan dihubungkan ke sebuah konsentrator dengan menggunakan jalur yang berbeda-beda, sehingga jika salah satu komputer mengalami gangguan, jaringan tidak akan terpengaruh. Komunikasi di dalam jaringan diatur oleh konsentrator, berupa hub maupun switch.

Topologi ini mempunyai karakteristik sebagai berikut:

1. Setiap node berkomunikasi langsung dengan central node, traffic data mengalir dari node ke central node dan kembali lagi.

2. Mudah dikembangkan, karena setiap node hanya memiliki kabel yang langsung terhubung ke central node.

3. Keunggulan: jika satu kabel node terputus yang lainnya tidak terganggu.

4. Dapat digunakan kabel yang “lower grade” karena hanya menghandel satu traffic node, biasanya digunakan kabel UTP.

Topologi Mesh
Topologi ini sering disebut “pure peer-to-peer”, sebab merupakan implementasi suatu jaringan komputer yang menghubungkan seluruh komputer secara langsung. Saat ini sangat jarang digunakan sebab rumit dan tidak praktis.

Topologi ini dibangun dengan memasang link diantara station-station. Sebuah ‘fully-connected mesh’ adalah sebuah jaringan dimana setiap terminal terhubung secara langsung ke semua terminal-terminal yang lain. Biasanya digunakan pada jaringan komputer kecil. Topologi ini secara teori memungkinkan akan tetapi tidak praktis dan biayanya cukup tinggi untuk diimplementasikan. Mesh topologi memiliki tingkat redundancy yang tinggi. Sehingga jika terdapat satu link yang rusak maka suatu station dapat mencari link yang lainnya.

Topologi Tree
Tree topologi dibangun oleh Bus network yang dihubungkan secara bersama-sama. Contoh: setiap gedung dalam suatu kampus memiliki Bus Network yang telah terpasang, maka setiap network dapat disambungkan secara bersama untuk membentuk sebuah tree teknologi yang bisa mengcover semua kampus. Karena tree topologi terdiri dari Bus topologi yang dihubungkan secara bersama maka tree topologi memiliki karakteristik yang sama dengan Bus topologi. Dia dapat mensupport baik baseband maupun broadband signaling dan juga mensupport baik contention maupun token bus access.

Topologi Hybrid
Hybrid Network adalah network yang dibentuk dari berbagai topologi dan teknologi. Sebuah hybrid network mungkin, sebagi contoh, diakibatkan oleh sebuah pengambilalihan suatu perusahaan. Sehingga ketika digabungkan maka teknologi-teknologi yang berbeda tersebut harus digabungkan dalam sebuah network tunggal. Sebuah hybrid network memiliki semua karakteristik dari topologi yang terdapat dalam jaringan tersebut.

Teknologi 3G & 4G Plus IMS

3G
Teknologi 3G yang kini bisa dinikmati itu bukan diciptakan secara simsalabim. Yuk kita mengenal seluk beluk teknologi itu. Jaringan 3G seperti WCDMA dan CDMA 2000 memiliki struktur jaringan yang kompleks dan perlu melibatkan banyak protokol untuk meng-cover seluruh sistemnya. Oleh sebab itu, jaringan akses generasi ke-4 (4G) diharapkan memiliki struktur yang lebih sederhana yang seluruhnya berbasis pada internet protocol (all-IP). Dengan berbasis pada IP, seluruh lalulintas paket dalam jaringan akses dan jaringan backbone adalah seragam, tanpa perlu mengkonversikan satu protokol ke protokol lainnya.

Sebagian besar jaringan 3G pada dasarnya dibangun di atas jaringan selular circuit-switched, dimana mereka memiliki gerbang sendiri untuk menterjemahkan paket-paket IP dari jaringan backbone. Jaringan 3G juga mempunyai protokol dan interface sendiri-sendiri dalam berkomunikasi sesamanya. Ini menjadi masalah tersendiri dalam hal interoperability. Oleh sebab itu, untuk mengatasi berbagai masalah ini, jaringan 4G dirancang sebagai sebuah jaringan all-IP yang berbasis packet switched seperti halnya jaringan backbone berbasis IP seperti intranet (LAN, WLAN) dan internet.

4G
Dalam rancangan pengembangannya, jaringan 4G mempunyai 2 visi yang berbeda. Pertama adalah jaringan 4G yang Revolusioner (4G-R), dimana dikembangkan sebuah sistem yang inovatif. Yang kedua adalah yang bervisi Evolusioner (4G-E), dimana jaringan 4G disini mempunyai kemampuan interworking dengan sistem-sistem jaringan yang telah ada. Model interworking akan mengintegrasikan jaringan-jaringan selular, jaringan nirkabel metropolitan (wireless metropolitan area networks - WMANs), jaringan nirkabel lokal (local wireless local area networks -WLANs), dan jaringan nirkable personal (wireless personal area networks - WPANs). Model interworking ini meng-cover skenario jaringan masa depan yang terintegrasi dimana setiap orang dapat mengakses jaringan kapan saja, dari mana saja, dan dengan cara apa saja.

4G-R
WLAN IEEE 802.11 adalah sistem yang telah mencapai throughput sampai dengan 54Mbps akan tetapi masih terbatas pada area layanan yang hanya mencapai beberapa ratus meter saja (200 – 300 meter). Dilain pihak, jaringan selular saat ini (seperti cdma2000 1x EV-DO) dapat mengcover layanan sejauh beberapa kilometer, akan tetapi throughput sel nya hanya mencapai 2Mbps. Berdasarkan hal ini, adalah sangat esensial untuk mengembangkan sistem yang inovatif yang memiliki throughput yang tinggi dan jangkauan layanan yang lebar.

Sistem baru 4G yang inovatif ini menggunakan teknik-teknik yang berbeda dari pendahulunya, seperti penggunaan orthogonal frequency division multiplexing/multiple access (OFDM/OFDMA) dan antenna dengan sistem multiple input multiple output (MIMO). Untuk mendukung berbagai kondisi, seperti mobilitas pengguna, baik yang bergerak dengan kecepatan tinggi atau pun yang berkecepatan rendah , jenis trafik (data atau suara), atau batasan cakupan, maka dikembangkanlah teknik-teknik yang mengkombinasikan beberapa akses jamak (hybrid multiple access).

Kandidat teknologi 4G yang paling kuat adalah teknologi jaringan yang berbasis pada standard IEEE 802.16 dan ETSI/HIPERMAN, yang dikenal dengan jaringan WiMAX. Standar jaringan ini terus dikembangkan, dari yang paling awal 802.16 yang hanya mendukung topologi akses point-to-multipoint line of sight (PMP - LOS), 802.16d yang mendukung topologi mesh non line of sight (mesh-NLOS), 802.16e yang mendukung mobilitas, hingga yang terakhir yang masih berjalan, 802.16j yang mendukung relay bergerak multi hop (multihop mobile relay-MMR) dan 802.16m advance air interface yang memungkinkan rate data 100Mb/s untuk aplikasi bergerak dan 1Gb/s untuk aplikasi tetap sesuai dengan persyaratan IMT-Advanced. Pengembangan jaringan 4G inovatif ini, terutama dalam lapisan Medium Acces Control dan lapisan fisik.

4G-E
Sementara standard air interface untuk teknologi 4G-R masih terus dalam pengembangan, demikian juga halnya untuk standard compliances dan conformances melalui WiMAX forum , maka peluang 4G-E sangat terbuka untuk dipasarkan, terutama untuk operator incumbent. Standard IP-Media Subsystem (IMS) dapat menjembatani sekaligus mengkonvergensikan berbagai teknologi jaringan, sehingga operator incumbent dengan teknologi GSM/GPRS/EDGE, UMTS/3G, maupun tradisional PSTN dapat untuk bermigrasi dan memberikan layanan 4G dengan interoperability antar sistem yang terjamin.

IMS
IP Multimedia Subsystem (IMS) adalah sebuah framework baru di bidang telekomunikasi. Pada awalnya IMS dispesifikasikan untuk jaringan bergerak, untuk mendukung layanan telekomunikasi berbasis IP. IMS diperkenalkan pertama kali oleh the Third Generation Partnership Project (3GPP) melalui dua fase pengembangan (release 5 dan release 6) untuk jaringan Universal Mobile Telecommunications System (UMTS). Dilain pihak sebuah framework IP multimedia lain juga diluncurkan oleh 3GPP2 sebagai the Multi Media Domain (MMD) untuk jaringan 3G CDMA2000. Pada akhirnya framework ini diharmonisasika dengan IMS, menjadi apa yang berlaku saat ini. Standard IP Multimedia Subsystem (IMS) ini mendefinisikan sebuah arsitektur dasar jaringan yang mendukung Voice over IP (VoIP) dan layanan-layanan multimedia lainnya. Selanjutnya standard IMS dari 3GPP/3GPP2 ini diadopsi sepenuhnya oleh badan standard ETSI menjadi ETSI/TISPAN.

Dari sini dapat kita lihat, bagaimana 2 badan standard telekomunikasi yang paling berpengaruh di dunia saling berkompetisi untuk pengembangan teknologi 4G. IEEE pada 4G-R di satu pihak dan ETSI pada 4G-E di pihak lainnya.

Dari sisi pengguna, IMS memungkinkan layanan komunikasi person-to-person dan person-to-content dengan berbagai mode komunikasi, meliputi suara, teks, gambar dan video, atau kombinasinya, dengan cara yang sangat personal dan terkontrol.

Dari sisi operator, IMS memberikan satu kemajuan penting pada konsep arsitektur layering dengan mendefinisikan sebuah arsitektur horizontal, dimana service enablers dan common functions dapat di gunakan ulang untuk berbagai aplikasi. Ini sebuah terobosan yang luar biasa pada konsep layering untuk komunikasi data. Arsitektur horizontal dalam IMS juga menspesifikasikan interoperability dan kemampuan roaming, selain itu juga menyediakan bearer control, pentarifan (charging) dan keamanan. Dan yang paling utama, ia dapat diintegrasikan dengan jaringan suara dan data eksisting dengan mengadopsi berbagai keuntungan dari domain IT.

Dengan kemampuan yang ditawarkannya, IMS menjadi jembatan untuk konvergensi jaringan bergerak dan jaringan tak bergerak. Dengan alasan inilah IMS dapat menjadi solusi bagi operator jaringan bergerak maupun tak bergerak untuk mengembangkan bisnis multimedianya dan menyajikan layanan bernilai tambah. Integrasi dari berbagai media yang berbeda membuka peluang untuk menyediakan layanan komunikasi yang lebih kaya dari pada layanan yang telah tersedia saat ini.

Meskipun mereduksi penggunaan jaringan circuit switched bukanlah tujuan IMS, dengan mungkinnya layanan suara lewat packet switched, banyak fihak yang meramalkan bahwa tereduksinya layanan circuit switched tinggal menunggu waktu saja. Akan tetapi dengan kemampuan interworking dengan jaringan circuit switched PSTN dan PLMN, setidaknya ini memperpanjang umur jaringan circuit switched.

[ Tips Sotosop ] Berkreasi Dengan Foto

Buat Agar foto kita jadi tambah keren tidak hanya dengan "Make Up atau Makeover" saja, tapi juga dapat dengan berkreasi. bikin seperti di atas caranya seperti ini nih:

Pertama, buka gambar yang mau di edit.



Gunakan rounded rectangle tool setting seperti gambardi bawah ini.



Sambil tekan ALT dan SHIFT di keyboard, geser kotak pertama, jadi 2 kotak kan?



Sekarang terusin sampe ke samping kanan. Sekarang Blok semua kotak rounded rectangle tool.



Dengan cara yang sama atau sambil menekan ALT dan SHIFT trus drag ke bawah, penuhin gambar dengan Kotak.



CROPING dikit pake CROP tool supaya gak keliatan renggang.

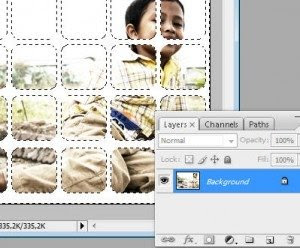

Tekan A atau path selection tool terus klik kanan di gambar klik make selection. Feather radius = 0 terus klik Ok.



Setelah terseleksi klik SELECT > Inverse, lalu tekan delete di keyboard.



Sekarang Klik SELECT > INVERSE lagi.. lalu buat layer baru.. gunakan brush tool untuk mewarnai.



Warnain juga kotak yang bawahnya sesuai selera aja yaa..
Ubah layer style menjadi multiply dan opacity set ke 50%

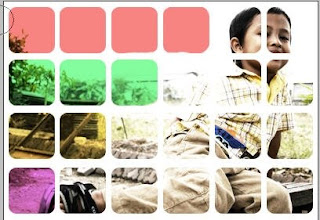

Hasilnya akan seperti ini :



# Maaf kalo "Repost",

# Sumbernya:
http://ilmuphotoshop.com
atau
http://ilmuphotoshop.com/2008/09/23/berkreasi-dengan-fotobiar-lebih-keren/
